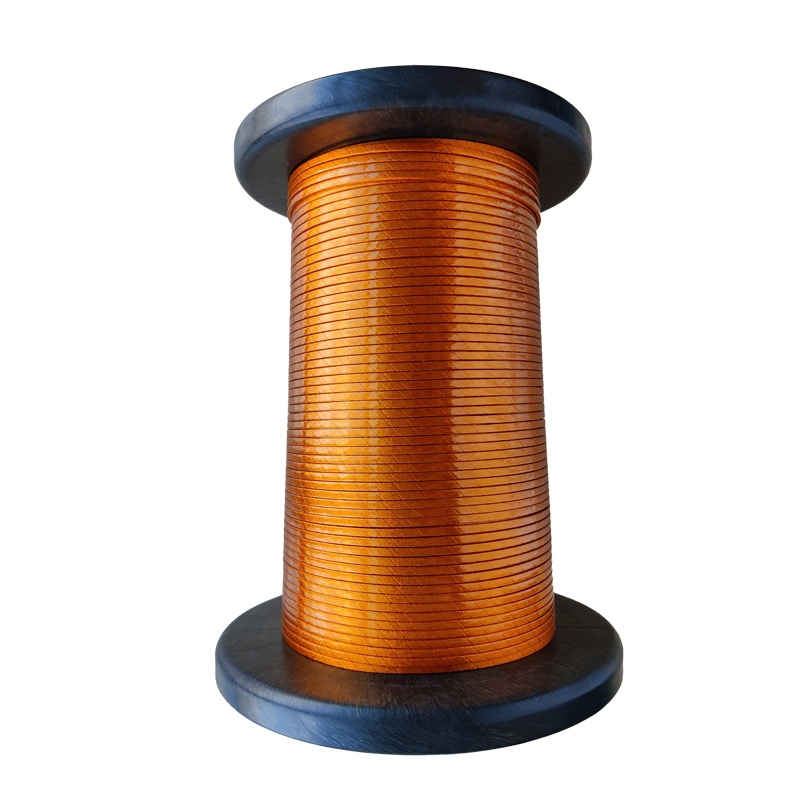

ツイストリッツ線

当社の華英撚りリッツ線は、恵州華英電子技術有限公司が製造した純正の工業用グレードの製品です。国内だけでなく海外でも広く使用されており、多くの忠実な顧客リストを獲得しています。なぜそんなに人気があるのでしょうか？その主な理由は、当社のワイヤが UL および VDE の安全規格に完全に準拠し、さらに ROHS のハロゲンフリー要件も満たしているからです。原料の選択から撚糸、製造に至るまで、すべての工程は厳格な工業規格に従って行われます。私たちはお客様を最優先に細心の注意を払います。さらに、10件以上の特許を取得しており、品質に問題はありません。「当社のワイヤーを使うと安心」と多くのお客様からお声をいただいております。ぜひ試してみることをお勧めします。私たちなら間違いありません！

お問い合わせを送信

製品説明

製品仕様

当社の華英ツイストリッツ線は幅広いオプションを提供しています。利用可能な最も細い直径は 0.10 mm で、50 ～ 2000 本のストランドを撚ることができます。直径0.05mmとさらに細くなり、50本から3000本まで撚ることができます。お客様の特定のニーズに関係なく、当社はこれらの要件を満たすことができます。完成品の外径も0.1mmから8mmまでフレキシブルに対応できます。小型医療機器に取り付けるためにより薄いゲージが必要な場合など、幅や厚さに関するお客様の特定の要件がある場合、当社はこれらの要件に対応することができます。また、絶縁耐力についても徹底的に研究しており、高周波・高電圧環境下においても絶縁破壊を起こさないことが実証されており、お客様の信頼を得ております。

製品の主な利点

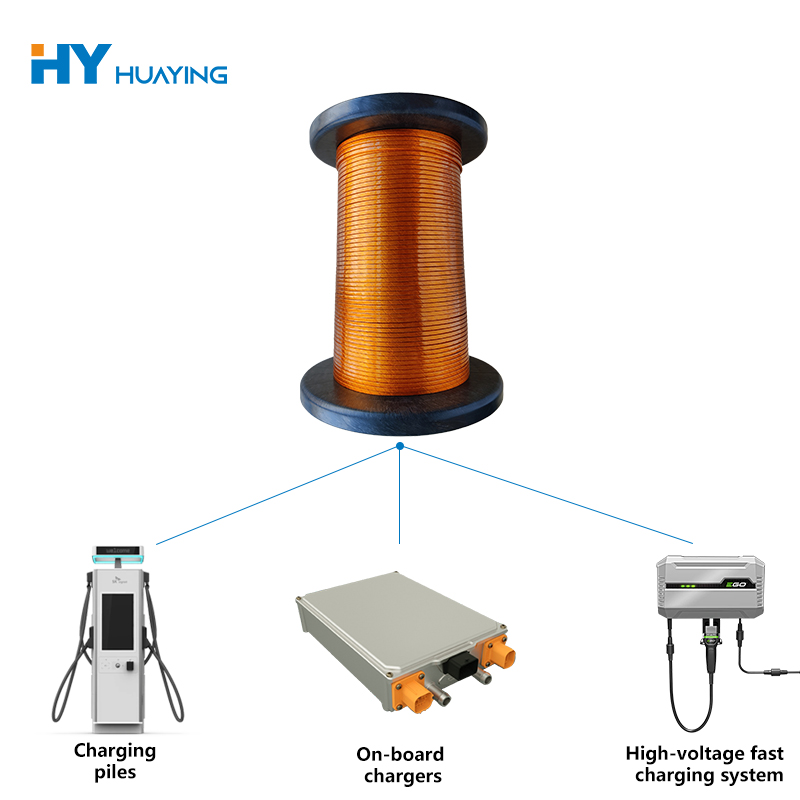

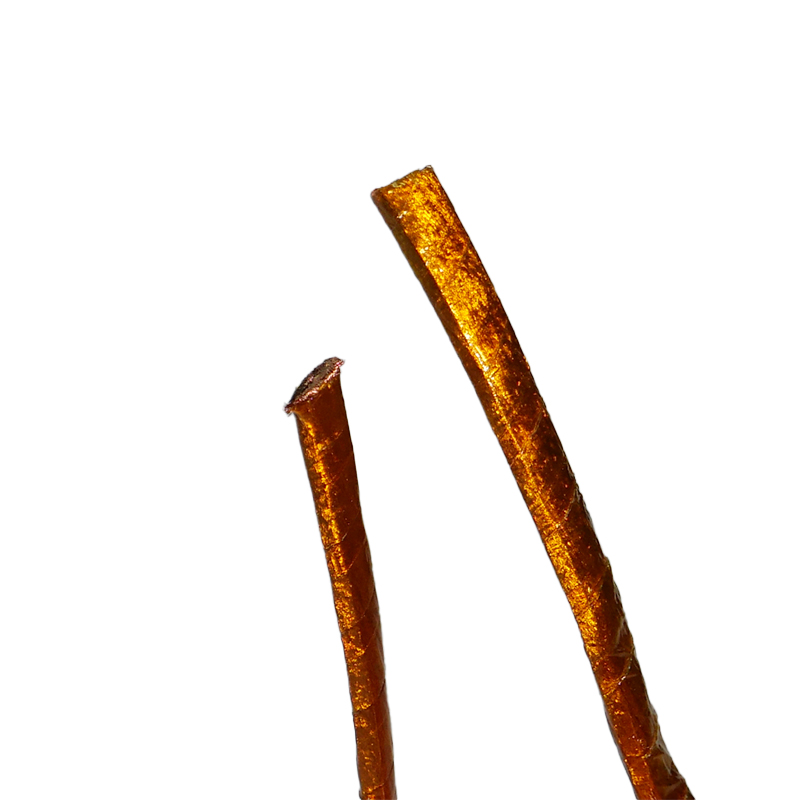

この華英ツイストリッツ線は高いスロット充填率を誇り、これで巻かれたコイルは大電流負荷下でも過熱することなく、より大きな電流を流すことができます。さらに角撚り線を使用しております。同じ断面積の場合、角線は丸線よりも表面積が大きいため、表皮効果が緩和され、高周波電流損失が大幅に低減され、放熱性が向上します。これにより、車載電子機器の動作温度が長期間にわたって安定します。さらに、当社の製品は設置面積がコンパクトなので、光学式ストレージなど、最小限のサイズを必要とするアプリケーションに特に適しています。さらに、その温度と耐放射線性は 220°C に達し、高温の産業環境での使用に適しています。この耐放射線性により、特殊な医療機器でも安定した動作が保証され、幅広い用途に使用されます。

製品のメンテナンス

Huaying 撚りリッツ線の日常のメンテナンスは簡単です。いくつかの小さな詳細に注意を払うだけです。保管する場合は、ワイヤーを油、汚れ、腐食性の液体から遠ざけて、乾燥した換気の良い場所に保管してください。長期間保管する場合は、湿気が入らないようにワイヤーを密閉袋にしっかりと包み、密閉することをお勧めします。これは特に中国南部の雨季に当てはまり、空気が湿気を帯びるため、ワイヤの性能が損傷しやすくなります。ワイヤーを切断する場合は必ず専用のワイヤーカッターをご使用ください。通常のハサミを使用してカットしないでください。そうしないと、より線が切れやすくなり、後で接続するときに問題が発生します。また、被覆を剥く際には銅線を折らないように注意してください。専用のワイヤストリッピングツールを使用し、機器の要件に従うことをお勧めします。長すぎたり短すぎたりしないでください。

仕様	導体許容差	メーター抵抗		FIW4外径mm		FIW5外径mm		FIW6外径mm		FIW7外径mm		FIW8外径mm		FIW9外径mm
mm	mm	分	最大	分	最大	分	最大	分	最大	分	最大	分	最大	分	最大
0.050	±0.002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0.002	5.0450	5.9220	0.090	0.101	0.102 0.114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0.003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0.003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0.003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0.003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0.003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0.003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0.003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0.003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0.003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0.003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0.003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0.003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0.003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0.003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0.003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0.003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0.003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0.004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0.004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0.004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0.005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0.005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0.005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0.006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0.006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
