三層エナメル線はどのようにして電気絶縁性と巻線効率を向上させることができるのか

華英絶縁電線専門メーカーが開発三層エナメル線信頼性の高い電気絶縁、一貫した導電性、正確な巻線性能が求められる用途に最適です。構造、製造プロセス、および選択基準を理解することは、エンジニアや調達チームが小型電気および電子機器に適したワイヤを選択するのに役立ちます。

三層エナメル線は、導電性と複数の保護絶縁層を組み合わせるように設計されています。その性能は、導体の寸​​法、コーティング材料、絶縁体の厚さ、接着力、および製造の一貫性に依存します。変圧器、インダクター、コイル、その他の電磁コンポーネントを設計するエンジニアにとって、これらの特性は巻線効率、電気的信頼性、長期的な動作安定性に影響を与えます。このガイドでは、三層絶縁巻線に関連する動作原理、主な利点、製造上の考慮事項、アプリケーションシナリオ、および購入要素について説明します。また、Huaying の生産能力についても紹介し、購入者が電線仕様を選択する前に尋ねるべき実際的な質問も提供します。

目次

1. 三層エナメル線とは何ですか？
2. その構造と材料構成はどのように機能するのでしょうか?
3. パフォーマンス上の主な利点は何ですか?
4. 三層エナメル線はどのようにして作られるのでしょうか？
5. 三層エナメル線はどこに使用されますか?
6. ワイヤーの仕様をどのように比較しますか?
7. 購入者は適切なワイヤーをどのように選択する必要がありますか?
8. 華営について知っておくべきことは何ですか?
9. よくある質問
10. 結論

1. 三層エナメル線とは？

三層エナメル線は、導体を周囲のコンポーネントから電気的に絶縁するために複数の絶縁コーティングまたは層で設計された導電性ワイヤです。製品設計に応じて、導体は銅またはその他の指定された導電性材料で作られ、絶縁システムは電気的、熱的、機械的要件に従って選択されます。

単一のコーティングで保護された導体とは異なり、3 層絶縁設計は複数の保護バリアを提供します。この構造により、絶縁の信頼性が向上し、メーカーが巻線スペースが限られているコンパクトな電磁コンポーネントを開発するのに役立ちます。

この用語をあらゆる種類の三重絶縁電線と混同しないでください。エナメル巻線と三重絶縁線には、異なるコーティング システム、施工方法、およびコンプライアンス要件が適用される場合があります。したがって、購入者は、すべての 3 層ワイヤが同一の性能特性を共有すると仮定するのではなく、正確な製品構造を確認する必要があります。

入手可能な製品の詳細については、華英三層エナメル線の製品ページをご覧ください。

2. その構造と材料構成はどのように機能しますか?

三層巻線の性能は、導体と絶縁システムがどのように連携するかによって決まります。各コンポーネントは、ワイヤの全体的な電気的および機械的特性に寄与します。

• 導電性コア:巻線に電流を流します。導体の材質、断面寸法、素線の構成は、電気抵抗と通電能力に影響します。
• 一次絶縁層:導体と隣接するターンまたはコンポーネントの間に初期の電気バリアを提供します。
• 中間絶縁層：別の保護バリアを追加し、全体的な断熱システムに貢献します。
• 外側の断熱層:材料の特性に応じて、取り扱い、巻き取り、組み立て中に下層を保護するのに役立ちます。

実際の構成は製品仕様により異なります。 Huaying の製品情報には、ポリアミドフィルム、高断熱スプレーコーティング、およびグラスファイバーを含む製造プロセスが記載されています。購入者は、選択したモデルを設計に組み込む前に、そのモデルの正確な材料順序と構造を確認する必要があります。

絶縁体の厚さは特に重要です。絶縁体が薄すぎると必要な誘電性能を満たせない可能性があり、絶縁体が不必要に厚いと仕上がり線径が大きくなり、巻線に利用できるスペースが減少する可能性があります。バランスのとれた設計により、電気的信頼性と効率的なコンポーネントのパッケージングの両方がサポートされます。

3. パフォーマンス上の主な利点は何ですか?

信頼性の高い電気絶縁

複数の絶縁層により、隣接する導体と周囲のコンポーネント間の電気接触に対する追加の保護を提供できます。実際の絶縁耐力は、絶縁材料、厚さ、製造品質、およびテスト条件によって異なります。エンジニアは、安全性が重要な機器用のワイヤを承認する前に、必要な耐電圧と適用される規格を確認する必要があります。

コンパクトな巻線設計の可能性

絶縁システムがアプリケーションの電気要件を満たしている場合、ワイヤ構造を慎重に最適化することで、追加の絶縁材料の必要性を減らすことができます。結果としてスペースが節約されるかどうかは、コンポーネントの設計と特定の絶縁要件によって異なります。関連する規格を確認せずにそれらを仮定すべきではありません。

一貫した製造品質

均一な導体寸法と絶縁コーティングにより、予測可能な巻線動作がサポートされます。コーティングの欠陥、直径の不一致、または接着不良は、自動巻き取り中に問題を引き起こす可能性があり、完成したコンポーネントの信頼性に影響を与える可能性があります。

長期的なコストの考慮事項

ワイヤの選択には、最初の購入価格以上の要素を考慮する必要があります。一貫した品質は、絶縁関連の故障に伴う製造上の欠陥、やり直し、メンテナンスの削減に役立ちます。実際のコストメリットは、用途条件、製品寿命、製造歩留まり、評価対象の代替材料の品質によって異なります。

これらの利点は、適切な仕様を選択し、そのパフォーマンスを検証することが条件です。絶縁設計がないため、適切な電気保護、テスト、安全な機器設計が不要になります。

4. 三層エナメル線はどのように製造されるのですか?

導体と絶縁体は完成したワイヤの長さに沿って均一に保たれなければならないため、製造の一貫性は不可欠です。 Huaying は、その製造プロセスにおけるいくつかの重要な段階について説明します。

1. 伸線:導電性材料を必要な寸法に引き抜きます。表面品質と寸法の一貫性は、その後のコーティング作業にとって重要です。
2. アニーリング：制御された熱処理により導体の機械的特性を調整し、巻線やさらなる加工に必要な特性を達成するのに役立ちます。
3. 断熱用途:指定された製品構造に応じてコーティングまたは絶縁材料が適用されます。均一なカバレッジにより、薄いスポットやその他の潜在的な欠陥を制限することができます。
4. 厚み制御:メーカーは、必要な仕上がり直径と電気的性能を達成するために絶縁体の寸法を管理します。
5. 硬化：コーティングシステムが硬化を必要とする場合、制御された処理により、意図したコーティング特性と接着力を発現させることができます。
6. 最終検査:適切な寸法、視覚、電気、機械のチェックは、製品仕様への適合性を確認するのに役立ちます。

華英 の製品ページでは、説明されているコーティングプロセスの厚さ制御精度が ±0.005 mm であると報告しています。この数値を調達要件として使用する場合は、測定基準、適用機種、検査方法をご確認ください。

エンジニアリング チームにとって最も役立つ品質文書には、定義された製品仕様、検査基準、入手可能なトレーサビリティ情報、および意図されたアプリケーションに関連するテスト結果が含まれます。

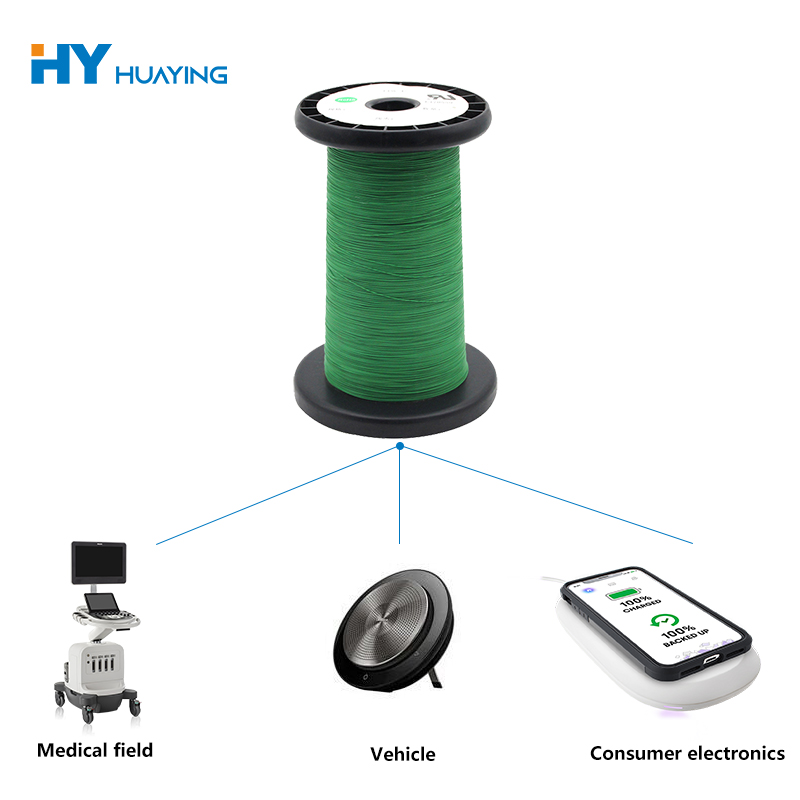

5. 三層エナメル線はどこに使用されますか?

三層絶縁巻線は、絶縁信頼性、コンパクトな巻線、安定した導電性が重要な電気・電子製品に検討される場合があります。適合性はワイヤの実際の仕様と機器の動作条件によって異なります。

• トランスフォーマー:巻線導体は、コンポーネントの電圧、温度、絶縁、寸法要件を満たさなければなりません。
• インダクタとチョーク:適切な巻線は、電力変換およびフィルタリング回路で使用される磁気コンポーネントの設計をサポートします。
• スイッチング電源:絶縁体と導体の特性は、スイッチング周波数、電圧ストレス、熱条件、および該当する安全要件と適合する必要があります。
• 電子機器:コンパクトなパワーモジュールやその他の電気アセンブリでは、限られた設置スペースに合わせて巻線を選択することでメリットが得られる場合があります。
• 産業用電気システム:カスタム巻線コンポーネントには、デューティ サイクルと環境条件に合わせたワイヤ仕様が必要です。

これらの用途のワイヤを選択する前に、エンジニアは温度上昇、電気的ストレス、巻線張力、動作周波数、湿気への曝露、および関連する認証要件を評価する必要があります。 1 つの変圧器または電源に対する製品の適合性が、すべての設計への適合性を自動的に確立するわけではありません。

6. ワイヤーの仕様をどのように比較しますか?

製品名だけで電線を選ぶよりも、仕様を比較したほうが確実です。次の表は、購入者が確認する必要がある主要なパラメータをまとめたものです。

華英 は、導体構成の例、全体の直径目標、導体抵抗値を製品ページで公開しています。値はモデル固有であるため、購入者はエンジニアリング計算で数値を使用する前に、元の仕様表を参照し、確認を要求する必要があります。

参考: Huaying の三層エナメル線の仕様。

7. 購入者は適切なワイヤーをどのように選択すべきですか?

正しいワイヤの選択は、絶縁性能に関する一般的な主張ではなく、用途から始まります。調達チームと設計エンジニアは、次のチェックリストを使用して、適切なオプションを絞り込むことができます。

• 電気要件を定義します。動作電圧、予想される電流、周波数、耐絶縁要件、および許容可能な抵抗を指定します。
• 熱状態を確認します。予想される動作温度、温度上昇、冷却方法、およびデューティサイクルを確立します。
• 巻線の制約を確認します。利用可能な巻き取りウィンドウ、必要な仕上げ直径、曲げ半径、および生産設備の制限を決定します。
• 断熱システムを確認します。層の材質、厚さの許容差、接着力、および関連する電気試験方法に関する詳細をリクエストしてください。
• コンプライアンスのニーズを確認します。完成した機器と目的市場に必要な規格と承認を特定します。
• 本番環境の一貫性を評価します。検査手順、バッチの一貫性、梱包、トレーサビリティ文書について質問してください。
• 必要に応じてサンプルをリクエストします。量産を承認する前に、実際の巻線プロセスとコンポーネント設計を使用してサンプル ワイヤをテストします。

明確な技術的な問い合わせには、図面または寸法目標、年間またはバッチの需要、動作条件、必要な規格、および特別な梱包または納品の予定が含まれている必要があります。この情報は、サプライヤーが既存のモデルが適切かどうか、またはカスタマイズされた仕様を評価する必要があるかどうかを判断するのに役立ちます。

8. 華英について知っておくべきことは何ですか?

Huizhou Huaying Electronic Technology Co., Ltd. は絶縁電線製品を供給しており、製品開発、製造品質、顧客サポートに重点を置いていると説明しています。同社の製品情報によると、三層エナメル線の製造プロセスには、伸線、焼鈍、絶縁塗布、硬化制御、寸法管理が含まれる。

同社はまた、10件以上の特許を取得し、20人以上の研究開発チームを擁していると報告している。これらの企業報告の数値は、同社が述べている開発能力の背景を提供しますが、サプライヤーの承認に特許所有権、技術的資格、またはその他の証拠が必要な場合、バイヤーは関連文書を要求する必要があります。

華英 または他の電線サプライヤーを評価する場合、購買チームは会社の資格以上のものを考慮する必要があります。最も重要な問題は、提案されたワイヤがアプリケーションに適合するかどうか、必要な品質記録が入手可能かどうか、サンプルと製造バッチが合意された仕様を一貫して満たせるかどうかに関するものです。

製品固有の詳細については、技術的な議論の出発点として、華英三層エナメル線の公式ページをご利用ください。

9. よくある質問

1. 三層エナメル線の主な目的は何ですか?

その主な目的は、導電性コアを複数の絶縁層と組み合わせて、導体を隣接する巻線や周囲のコンポーネントから電気的に分離することです。実際の保護レベルは、ワイヤの構造、材料特性、検証されたテスト結果によって異なります。

2. 三層エナメル線は三重絶縁電線と同じですか?

必ずしもそうとは限りません。この用語では関連製品を説明することもできますが、導体、絶縁材料、コーティング方法、およびコンプライアンス要件が異なる場合があります。互換品として取り扱う前に、詳細な構造と適用される製品規格を必ずご確認ください。

3. ワイヤの電気的性能を決定する要因は何ですか?

重要な要素には、導体の材質と寸法、電気抵抗、絶縁体の厚さ、絶縁耐力、温度定格、製造の一貫性が含まれます。性能は、対象となる機器に関連する仕様とテスト条件を使用して評価する必要があります。

4. 三層エナメル線はカスタマイズできますか?

メーカーの能力や生産要件に応じてカスタマイズが可能な場合があります。購入者は、実現可能性を判断するために、ターゲットの導体サイズ、仕上がり直径、絶縁要件、電気パラメータ、および予想される注文数量を提供する必要があります。

5. バイヤーは大量注文する前に製品の品質をどのように確認できますか?

最新の技術データシート、関連する検査記録、入手可能なコンプライアンス文書をリクエストしてください。必要に応じて、アプリケーションの要件に従って寸法チェック、巻線試験、電気試験を実施してサンプルを評価します。

6. 見積依頼にはどのような情報を含める必要がありますか?

必要な電線モデルまたは図面、導体寸法、絶縁構造、目標とする電気的性能、適用される規格、注文数量、納品先、およびテストまたは梱包要件を含めます。完全なリクエストにより、技術的な評価と見積りがより効率的になります。

10. 結論

三層エナメル線は、信頼性の高い絶縁、一貫した導電性、効率的な巻線を必要とする電気設計をサポートできます。適切な製品を選択するには、導体の寸​​法、絶縁構造、誘電性能、熱制限、製造品質を注意深く比較する必要があります。製造前にこれらの要素を確認することで、エンジニアと調達チームは仕様の不一致を減らし、より多くの情報に基づいて購入の意思決定を行うことができます。変圧器、インダクター、またはその他の電気用途用の絶縁巻線を調達している場合、華英に連絡する技術要件について話し合い、製品仕様をリクエストし、プロジェクトに適したソリューションを検討します。
