マグネットワイヤーの選び方

抽象的な

マグネットワイヤーは、モーター、変圧器、インダクター、および幅広い電磁装置の重要な部品です。しかし、多くの購入者は、絶縁不良、導電性の一貫性のなさ、過熱、ワイヤの仕様を実際の用途に適合させる難しさなど、繰り返し発生する課題に直面しています。この記事では、マグネット ワイヤの選択、製造上の考慮事項、絶縁システム、およびアプリケーション固有の要件について体系化された実践的なガイドを提供します。これらの要因を理解することで、エンジニア、購入者、意思決定者は、パフォーマンスのリスクを軽減し、製品の寿命を延ばし、システム全体の信頼性を向上させることができます。

概要

• マグネット ワイヤとは何かを理解する
• マグネット ワイヤの選択におけるお客様の一般的な悩みのポイント
• 重要な主要な技術的パラメータ
• 断熱材の種類と性能の違い
• アプリケーションベースの選択ガイド
• 品質管理と製造に関する考慮事項
• 代表的なマグネット ワイヤ オプションの比較表
• よくある質問
• 結論と事業協力

目次

• マグネットワイヤーとは何ですか?
• マグネット ワイヤの選択が失敗しやすい理由
• 評価すべき重要なパラメータ
• 断熱システムの説明
• 用途別マグネットワイヤの選び方
• 製造と品質保証
• 製品比較表
• よくある質問

マグネットワイヤーとは何ですか?

エナメル線としても知られるマグネット ワイヤは、通常銅またはアルミニウムで作られ、絶縁エナメルの薄い層でコーティングされた導電体です。通常の絶縁ワイヤとは異なり、マグネット ワイヤは、密に巻かれたコイルの巻線間の電気的絶縁を維持しながら、伝導効率を最大化するように設計されています。

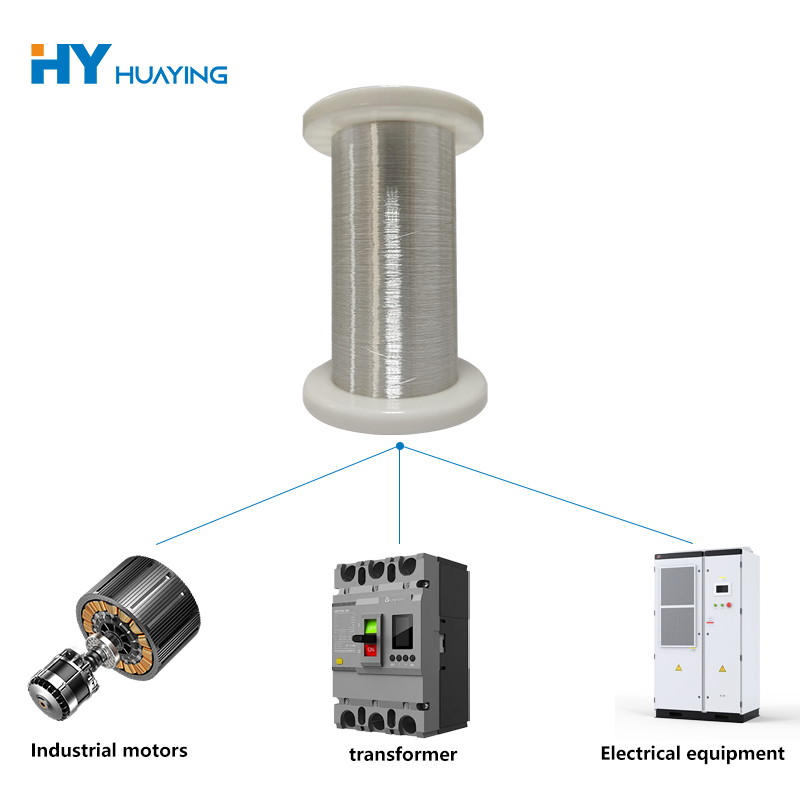

電気モーター、変圧器、発電機、リレー、ソレノイド、インダクターなどに広く使用されています。絶縁層は耐熱性、化学的安定性、機械的耐久性において決定的な役割を果たし、最終製品の動作寿命に直接影響します。

マグネット ワイヤの選択が失敗しやすい理由

マグネット ワイヤに遡る動作上の障害の多くは、導体自体が原因ではなく、誤った仕様やアプリケーション要件の誤解によって引き起こされます。一般的な問題点は次のとおりです。

• 不十分な耐熱クラスによる絶縁亀裂
• 導体の直径が小さいことによる過熱
• 表面の平滑性の低下による効率の低下
• 含浸ワニスまたは樹脂との非相溶性
• 高周波条件下での早期故障

これらの問題は、性能の一致ではなく価格のみに基づいて購入を決定する場合によく発生します。

評価すべき重要なパラメータ

マグネット ワイヤを選択するには、いくつかの技術パラメータを体系的に評価する必要があります。

• 導体材質:銅は導電性が高く、アルミニウムは重量とコストの利点があります。
• ワイヤーゲージ:電流容量と発熱量を決定します。
• 熱クラス:最大動作温度を示し、通常はクラス 130 ～ クラス 220 の範囲です。
• 断熱材の厚さ:電気的安全性と巻線効率のバランスを保ちます。
• 降伏電圧:電気的ストレス下での絶縁信頼性を測定します。

断熱システムの説明

エナメルコーティングはマグネット ワイヤの特徴です。特定の熱的および機械的要求を満たすために、さまざまな断熱システムが設計されています。

• ポリウレタン:はんだ付け性、柔軟性に優れ、エレクトロニクスや小型モーターに最適です。
• ポリエステル：機械的強度と耐熱性のバランスが取れています。
• ポリエステルイミド:産業用モーターの耐熱性を向上。
• ポリアミドイミド:耐熱性、耐薬品性、耐摩耗性に優れています。

間違った絶縁体を選択すると、導体サイズが正しい場合でも絶縁不良が発生する可能性があります。

用途別マグネットワイヤの選び方

アプリケーションのコンテキストは常にマグネット ワイヤの選択を駆動する必要があります。

• トランスフォーマー:安定した絶縁耐力と絶縁油や樹脂との適合性が必要。
• 電動モーター:高い熱耐久性と機械的堅牢性が求められます。
• 高周波デバイス:滑らかな表面仕上げと一貫した断熱材の厚さの利点が得られます。
• 自動車部品:振動、温度サイクル、化学物質に対する耐性が必要です。

これらの要件を満たすことで、ダウンタイムとメンテナンスのコストが削減されます。

製造と品質保証

信頼性の高いマグネット ワイヤの性能は、製造精度に大きく依存します。主な品質指標には次のものがあります。

• ピンホールのない均一なエナメルコーティング
• 安定した導体径の許容差
• エナメルと導体の間の一貫した接着
• 伸び、熱衝撃、絶縁耐力に関する厳しいテスト

長期にわたる信頼性を確保するには、高度な生産ラインと厳格な検査プロセスが不可欠です。

一般的なマグネット ワイヤの比較表

よくある質問

Q: 熱クラスはマグネット ワイヤの寿命にどのような影響を与えますか?
より高い耐熱クラスにより、ワイヤは高温でも安全に動作し、絶縁劣化が大幅に軽減されます。

Q: マグネット ワイヤを特定の用途に合わせてカスタマイズできますか?
はい、絶縁タイプ、厚さ、導体材料などのパラメータはアプリケーションのニーズに合わせて調整できます。

Q: 断熱材は厚い方が良いのですか?
必ずしもそうとは限りません。過剰な絶縁はスロット充填効率を低下させ、電磁性能に影響を与える可能性があります。

結論と協力

適切なマグネット ワイヤの選択は、製品の信頼性、効率、安全性に直接影響する技術的な決定です。導体材料、絶縁システム、アプリケーション要件を明確に理解することは、コストのかかる故障を防止し、長期的な性能の安定性を確保するのに役立ちます。

恵州華英電子技術有限公司は、産業および商業の多様なニーズを満たすよう設計された、包括的なマグネット ワイヤー ソリューションを提供します。カスタマイズされた推奨事項と信頼性の高い供給のために、お問い合わせ今日は、特定のアプリケーション要件について話し合い、長期的な協力の機会を探ります。
